产品概述

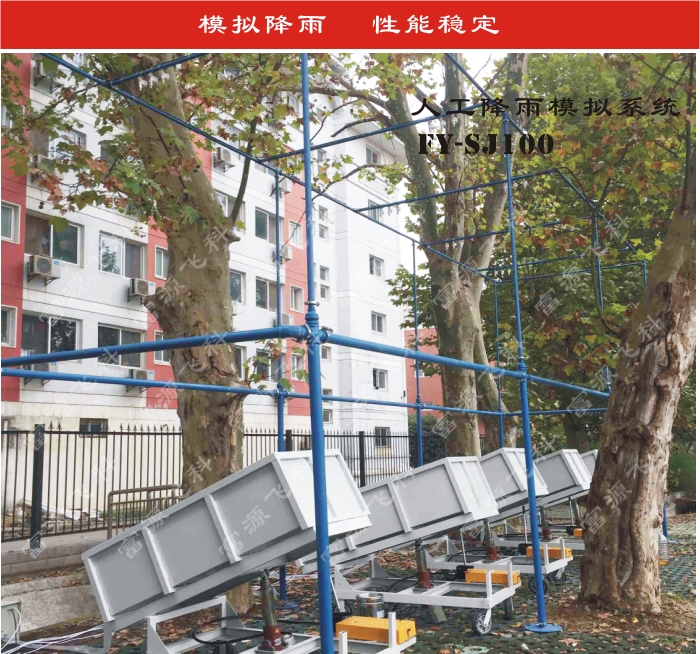

FY-SJ100型人工降雨模拟系统与自然降雨物理性能相似，采用旋转下喷式喷头模拟降雨，水泵采用可控的变频潜水泵，可任意调节水泵的功率，从而可以实现雨量大小的调节，同时在主管路上安装有压力传感器，可实时的反映主水路的压力情况，可做到闭环自动控制雨强大小。

应用领域

1、在一定范围内进行模拟自然降雨的影响，能在一定范围内任意调节雨滴的尺寸和降雨量。
2、研究土壤侵蚀和降雨密度的关系。
3、不同土壤类型的潜在侵蚀机理研究。
4、研究土壤侵蚀的可能的保护措施。
5、模拟降雨大厅等环境实验室。


产品特点

1、控制系统更先进：降雨控制系统采用闭环测控，以现场实际测量的雨量值与实验设定置之差变步长无限逼近设定值，这样既可排除系统率定误差、管路、喷头偶然因素对降雨影响，又可很好的消除水滞后惯性波动。逼近式控制算法使雨强调控平稳、快速。简而言之，就是在降雨区下部所布设的电子雨量计可以实时监测降雨强度的大小，其测定的数据传输至模拟降雨自动控制台，与设定的雨强进行逼近式对比分析，然后再自动调节流量调节阀、电子管路开关、调压阀等组件，调节出水量和回水量改变水压及喷头喷水强度，从而更方便准确地模拟不同自然降雨强度。

2、供水管路布设更合理：为确保整个降雨区中每个喷头处的管路供水流量最大可能一致，整个喷头给水系统采取管路流量均衡供水（几何中心供水）办法，即1个一级分水为左右两半部分，2个二级分水再通过分区电动开关阀/流量传感器，注入左右两部分的喷头供水管路中，且所配备的 电动开关阀/流量传感器均可以独自工作也可以组合工作用以满足单个小区或多个小区的组合降雨需要。每个区均可在不同降雨状态下同时独立降雨、互不影响，又可以无暇缝的联动组合进行大面积模拟降雨。

3、供水管道安装更科学：降雨管道所选用的是以国标焊管（GB/T3091-2001）为基材，经抛光处理，外镀锌镍合金内涂环氧树脂而成，是在给水内涂塑复合钢管的基础上发展起来的一种新型给水管。用锌镍合金镀层取代热镀锌层，及解决了水的二次污染问题，又使外防腐层的耐蚀性成倍提高，从而大幅度提高了给水管的整体使用寿命，既降低了成本，还提高了表面的装饰性。管道连接方式为：Φ50（含50）以下为丝接，Φ50以上为卡箍连接，这样方便以后检修。

4、模拟降雨喷头性能更优良：模拟降雨喷头性能有了更大改进。

系统组成

本系统由主控制器、信号采集器、显示屏、计算机组成。

主控制器的组成：主控制器外部由机箱，总电源开关，显示屏电源开关，气泵、水泵、备泵、小水泵开关，下喷1—8区选择开关，下喷区、侧喷Ⅰ区、侧喷Ⅱ区自动手动选择开关，下喷区、侧喷Ⅰ区、侧喷Ⅱ区阀门开度手动调节钮，下喷区、侧喷Ⅰ区、侧喷Ⅱ区阀门开度表，下喷区、侧喷Ⅰ区、侧喷Ⅱ区压力表组成。

主控制器内部由开关电源，电源板，压力控制板，开度控制板，自动关泵控制板，继电器组接线端子组成。

信号采集器由主控板，信号接收板，显示板，外控板组成。

技术指标
