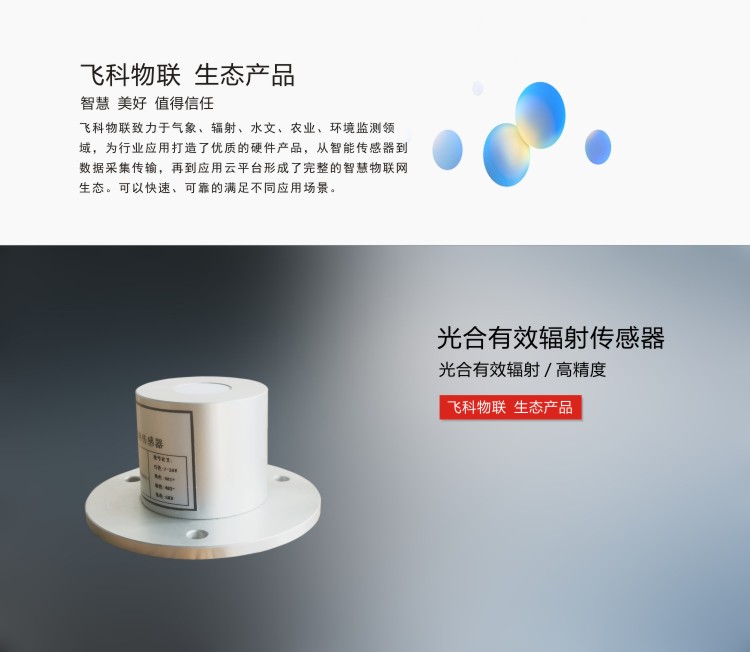

产品名称： | 光合有效辐射传感器 |
| 别名： | 光合有效辐射表 | |
| 产品型号： | FY-HGY | |
| 生产供应商： | 武汉富源飞科电子科技有限责任公司 | |
| 在线咨询： |
|
产品概述
FY-HGY光合有效辐射表主要用于测量陆地环境中400-700nm波长范围内太阳光的光合有效辐射，具有测量准确、使用简单、稳定性好、免维护等特点。被广泛用于农业气象和农作物生长的研究等领域。该传感器采用响应非常灵敏硅光探测器。并通过一个400-700nm的光学滤光器，来测量波长在400-700nm范围内的光合有效辐射。
测量原理
FY-HGY型光合有效辐射表采用硅光探测器，通过一个400～700nm的光学滤光器，当有光照时，产生一个与入射辐射强度成正比的电压信号，并且其灵敏度与入射光的直射角度的余弦成正比。
典型应用
●农作物生长
●光合潜力研究
●旅游环保生态
●温室控制
●科研院校实验
●太阳能研究
产品特点
●符合WMO世界气象组织规范(CIMO Guide)
●适用于各种恶劣环境
●稳定性好
●无源精确测量
●使用方便、免维护
安装与维护
1、选择场地
理想的光合有效辐射表的位置应该是其感应元件的上端无任何障碍物，保证日出日落的方位上无高度角超过5o的障碍物，并且应避免出现阴影落在感应面上的现象。
2、安装
建议：安装前检查一下交货的产品是否完整，并检查是否有运输造成的损坏，应及时与厂家联系。

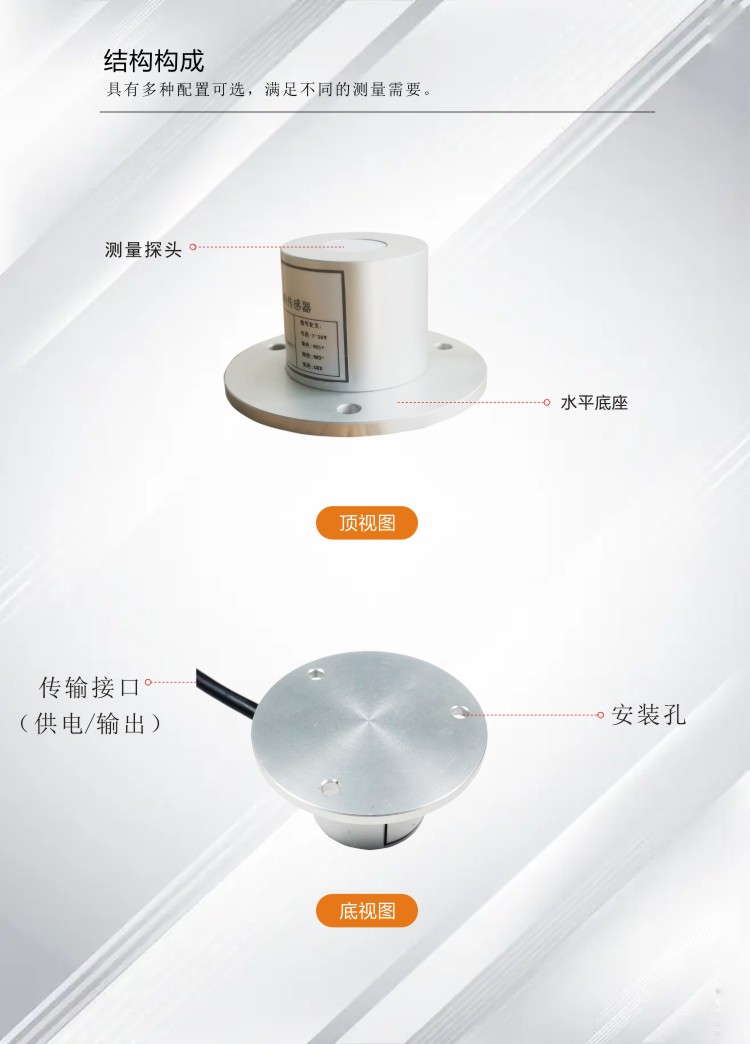

光合有效辐射表带有3个螺孔，首先将光合有效辐射表牢固地固定在支架上，调整好水平位置，将其固紧，然后将输出导线与数据采集器相连接，即可观测。
3、维护
连续工作的光合有效辐射表每周至少检查一次，检查的内容主要看余弦修正片是否清洁，如出现冰、雪、灰尘等应设法除去这些沉积物。如果用数字电压表测量，测得的电压值除以光合有效辐射表的灵敏度系数，即为辐射量。
技术指标
| 名称 | 参数指标 |
| 光谱范围 |
400～700nm |
|
信号范围 |
0-2500μmol m-2 s-1 |
|
响应时间 |
约1秒(99%) |
|
内阻 |
＜2K |
|
温度误差 |
±2% |
|
余弦校正 |
上至80°入射角 |
|
余弦响应 |
≤10%(晴天太阳高度为10°时，对理想值的偏差) |
|
工作环境温度 |
-40℃～+65℃ |
|
工作环境湿度 |
0～100%RH |
|
重量 |
0.16kg |
产品选型
|
编号 |
供电方式 |
输出信号 |
说明 |
|
FY-HGY- |
|
|
光合有效辐射传感器 |
|
|
5V- |
|
5V供电 |
|
12V- |
|
12V供电 |
|
|
24V- |
|
24V供电 |
|
|
YV- |
|
其它供电 |
|
|
|
V |
0-5V |
|
|
V1 |
1-5V |
||
|
A1 |
4-20mA |
||
|
A2 |
0-20mA |
||
|
W1 |
RS232 |
||
|
W2 |
RS485 |
||
|
TL |
TTL |
||
|
X |
其它 |
||
|
例如：FY-HGY-12V-A1:光合有效辐射传感器：12V供电，4-20mA电流信号输出 |
|||
