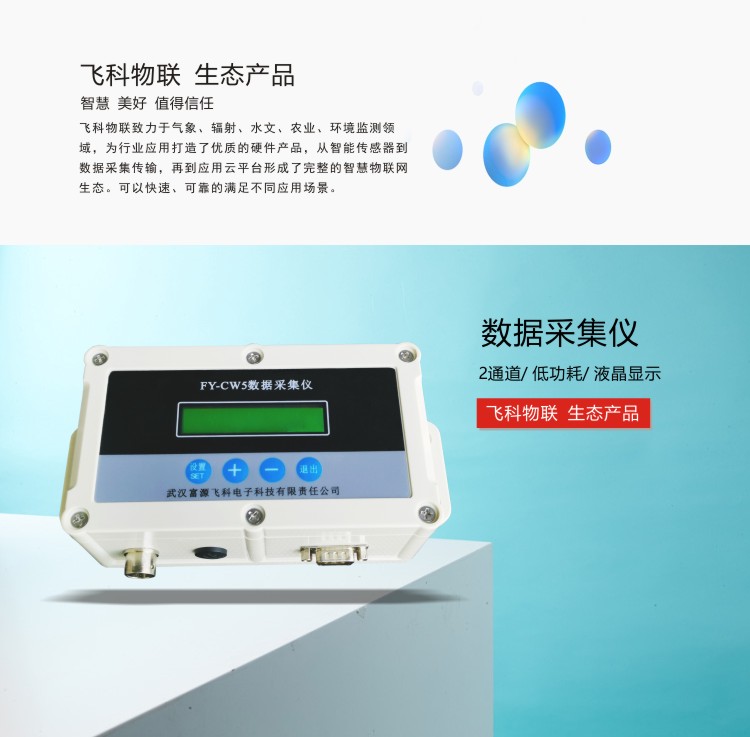

产品简介
FY-CW5型二通道气象参数采集仪是一款集气象数据采集、存储、传输和管理于一体的气象数据采集仪器。本仪器具有2路数据采集接口，可接入风速、风向、温度、相对湿度、土温、土湿、雨量、气压、蒸发、辐射等气象气象传感器，气象参数可根据需要进行配置；人性化的人机界面接口操作简单可靠；内置大容量存储器可存储一年以上的气象数据，并具有掉电数据保存功能，还可定制U盘外部数据存储器，实现数据的海量存储；具备RS232、RS485等多种通讯接口实现数据远传，开放式通讯协议，方便用户实现系统集成或二次开发。
功能特点
低功耗液晶屏，字符展示，界面操作简洁。
可因地制宜选择4G（全网通）、RS485或网口等上传方式
具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件。
具有1路RS485数字输入通道，可采集符合标准ModBus-RTU协议的485设备的数据，可实现数据、命令双向传输。
具有2路模拟量输入通道，可采集4~20mA、0~5V、0~10V输出的设备。
具有2路开关量输入通道，可采集开关量电压输出范围0~5V的设施工作状态。
具有4路继电器输出，可接外设扩展到4路，支持平台、自动、定时等控制模式。

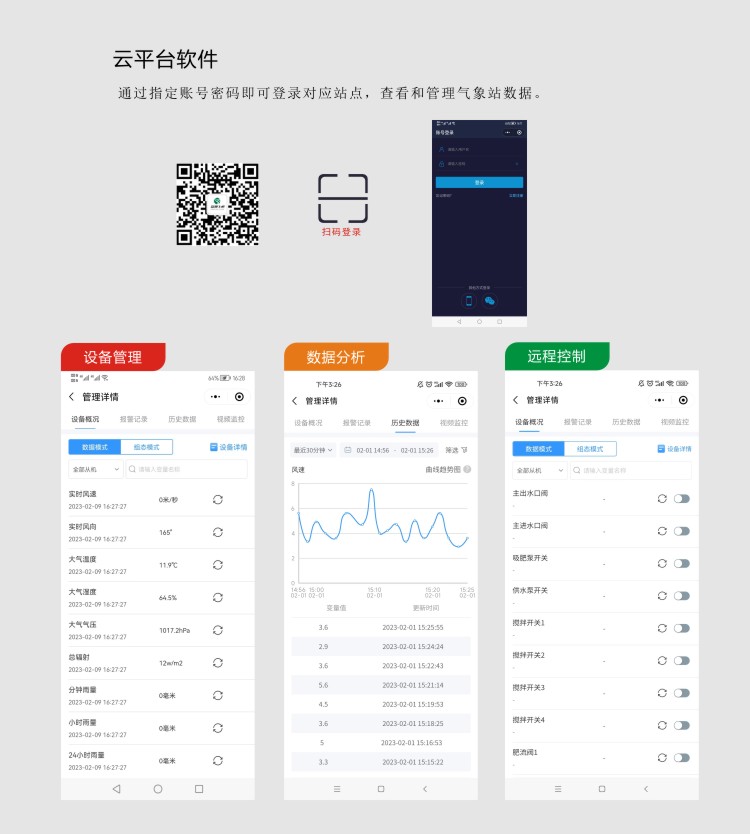

可通过手机配置软件进行配置和查看、分析历史数据。
可外接1路室外LED显示屏。
设备可设上下限，超限醒目提示，关联继电器、声光报警器。
可选配声光报警器，支持超限报警。

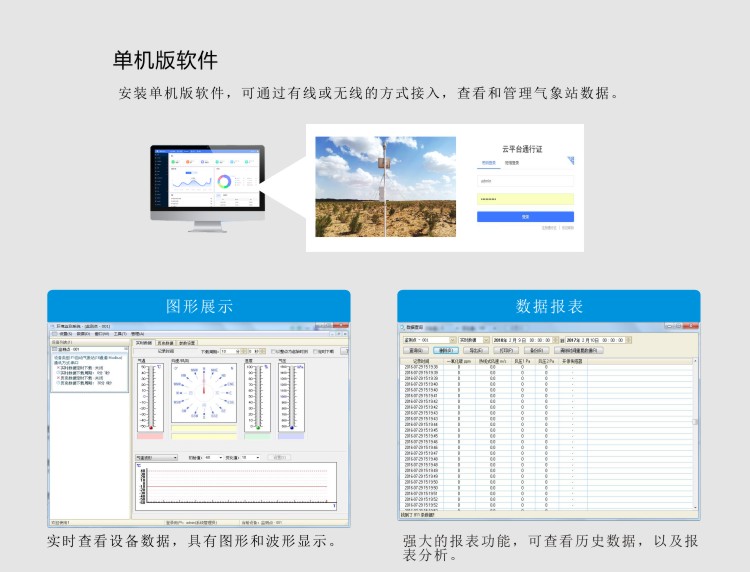

支持我司提供的多款免费软件平台、用户也可以自己开发平台。
可选配直流、交流或太阳能供电。
设备支持透传指令。
设备支持二次开发。
IP65防水等级，可常年工作于室外。
技术参数
|
参数名称 |
范围或接口 |
说明 |
|
通讯接口 |
4G |
通过4G方式上传数据 |
|
LORA |
通过无线LORA方式上传数据 |
|
|
NB-iot |
通过无线NB方式上传数据 |
|
|
RJ45 |
通过网口上传数据 |
|
|
RS485 |
通过RS-485上传数据（规约可选） |
|
|

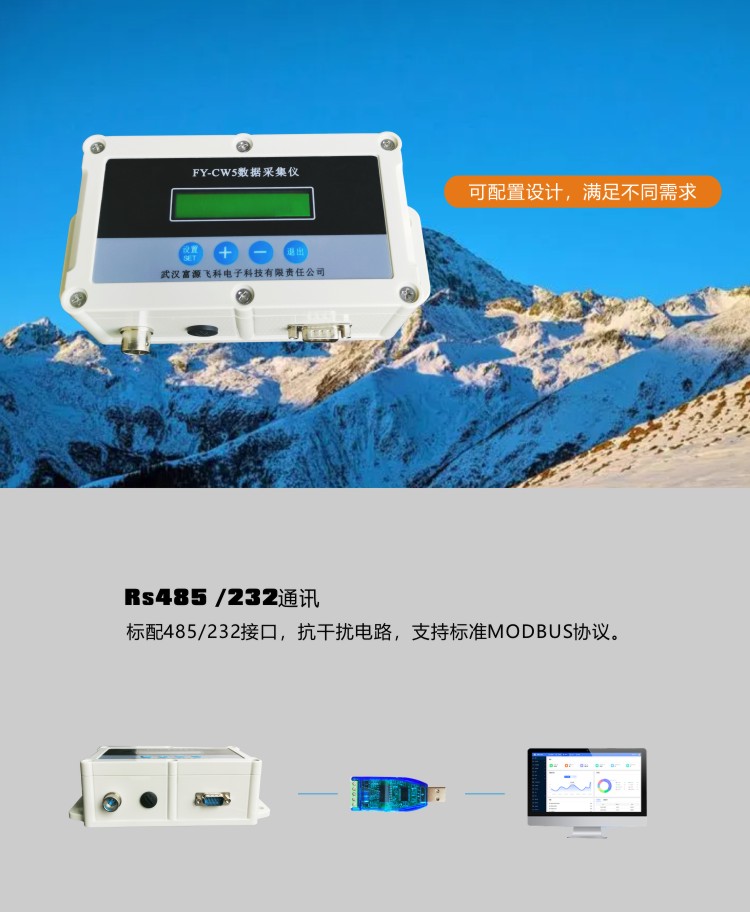

RS232 |
通过RS-232上传数据（规约可选） |
|
|
485数字输入通道 |
1路 |
主站采集接口 |
|
模拟量输入通道 |
2路 |
采集范围：4-20mA、0-5V、0-10V |
|
频率量输入通道 |
2路 |
开关量输入，幅值0-5V |
|
LED屏显示接口 |
1路 |
户外LED显示屏，尺寸可定制 |
|

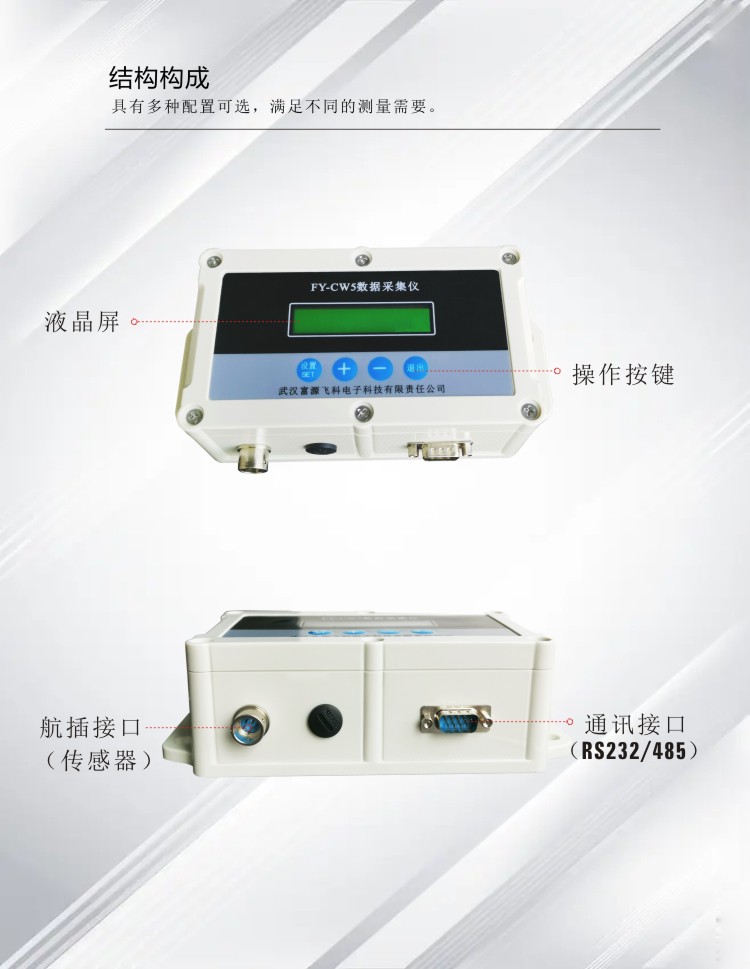

液晶显示 |
16x2 |
低功耗液晶屏 |
|
继电器输出 |
4路 |
继电器容量：250VAC/24VDC 10A |
|
本继电器可关联到任意节点的上下限，用作报警或自动控制 |
||
|
功耗 |
0.2W |
主机未接负载时功耗 |
|
供电 |
DC10-14V |
宽电压直流供电 |
|
存储容量 |
4M |
标准内置存储 |
|
SD卡 |
8G |
扩展存储 |
|
设备地址 |
1-255 |
设置本机通讯地址 |
|
存储间隔 |
1-240min |
设置历史数据存储间隔 |
|
工作温度 |
-40~80℃ |
主机电路工作温度 |
|
工作湿度 |
0-100%RH |
主机电路工作湿度 |
