矿井风机监测系统

系统简介

       FY-KJ300煤矿井主通风机监测系统的设计是以《煤矿安全规程》为依据,对煤矿井下实际情况进行考察之后,综合各方面的要求设计出来的,监控设备的种类、数量、性能符合《煤矿安全规程》的有关规定,适用各类大中小型煤矿。该系统可采集风速、温度、甲烷、风量、振幅等性能参数,以及设备开停、供电状态等生产参数,是煤矿安全生产的必备设备。



应用领域

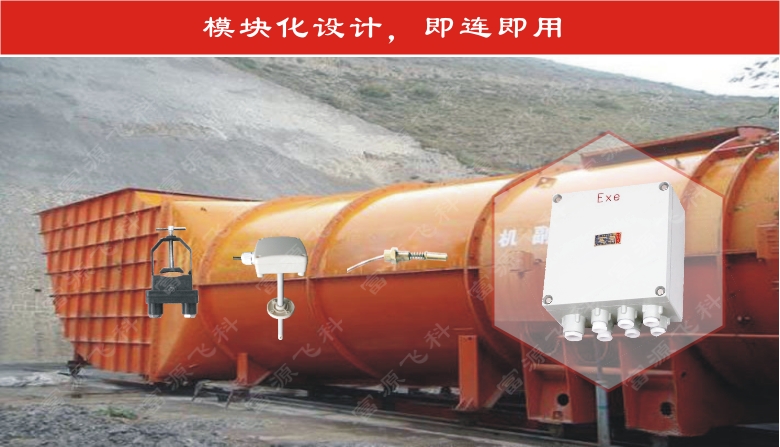

主要应用于矿井下主通风机状态实时在线监测及预警。

功能特点

(1)系统具有出口温度、出口风速、出口瓦斯、全压、静压、振幅、电机电流、电机电压、电机轴承温度、绕组温度等模拟量采集及显示功能;
(2)具有电机开停及风门开关位信号等开关量采集及显示功能;
(3)报警功能,风机振幅、温度、电压、电流超限报警;

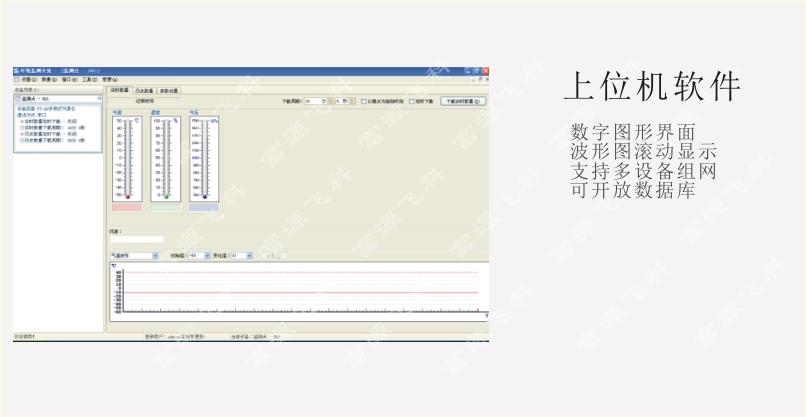

(4)数据存储和查询功能;
(5)报表打印功能;
(6)分站是煤矿安全生产监控系统的主要配套设备,也可独立作为井下断电仪使用。
(7)可以连续监测矿井中的各种环境参数和生产控制状态。

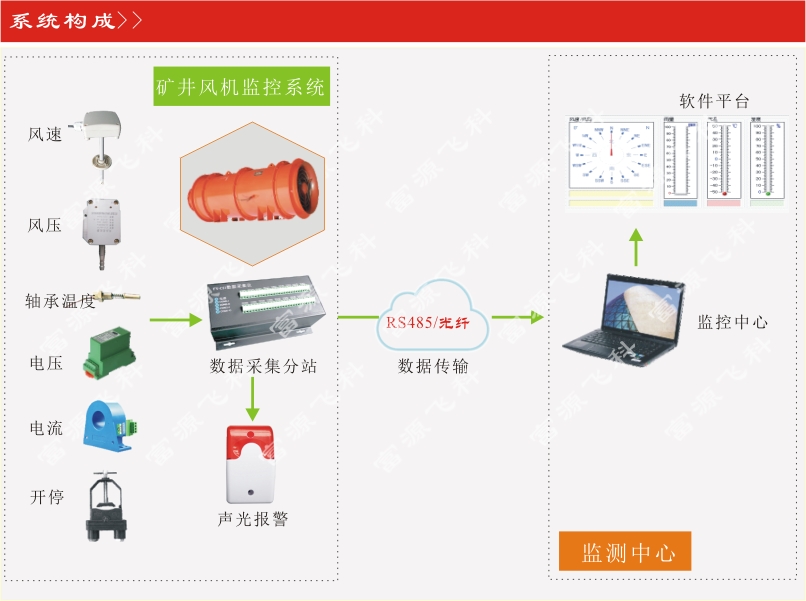

(8)井下分站通过和地面主控接口进行通讯,及时将监测到的环境参数、生产控制参数传送给地面主机并显示在各种终端上。
(9)可监测和显示各种配接设备传输的测量信号,并根据各种设定值发出报警和断电控制信号。
(10)支持各种矿用传感器连接,和分站相联的所有设备或电路必须是本质安全型,同时所有和分站配接的设备或电路都必须安全检验,合格后方可配接使用。

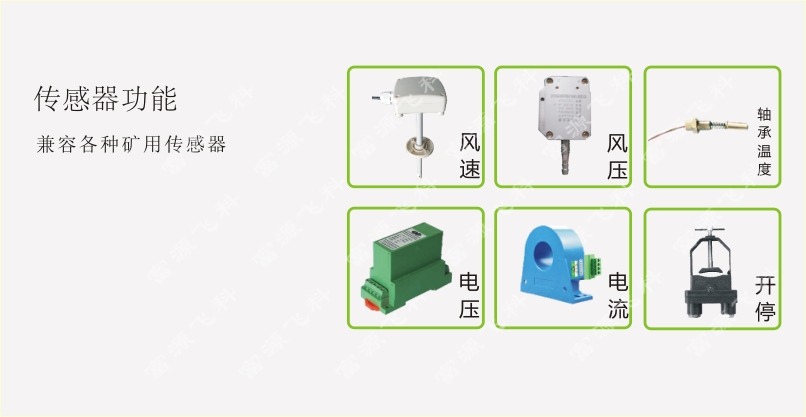

传感器技术参数

传感器 测量范围 分辨率 准确度 备注
风速 0~20m/s 0.1m/s ±(0.2m/s+3%所测值) 选配
风压 0~500Pa 1Pa ±0.5% 选配
轴承温度 -50~150℃ 0.1℃ ±0.5℃ 选配
电压 0~500VAC 1V ±0.5% 选配
电流 0~300A 1A ±0.5% 选配
开停 5~1000A -- -- 选配

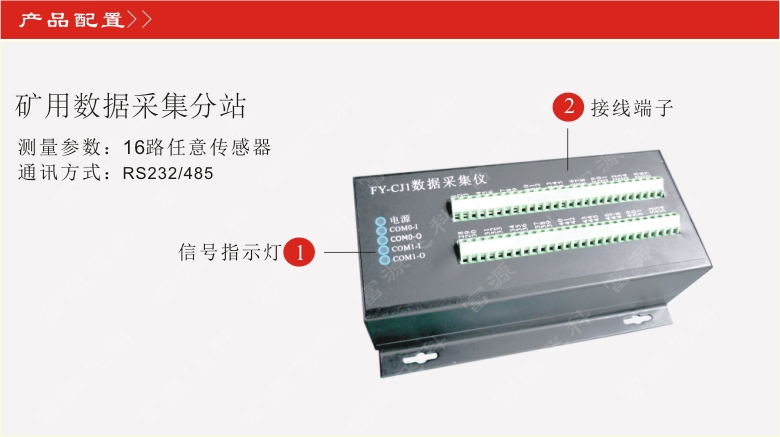

分站技术参数

选项 参数
接口类型 输入端口8个模拟和8个开关量、4个控制输出
输入信号 (1)模拟量:4~20mA
(2)频率量:200~1000Hz
(3)开关量:关1mA,开5mA
传输距离 ≤10km(分站与主控接口),≤2km(分站与传感器)

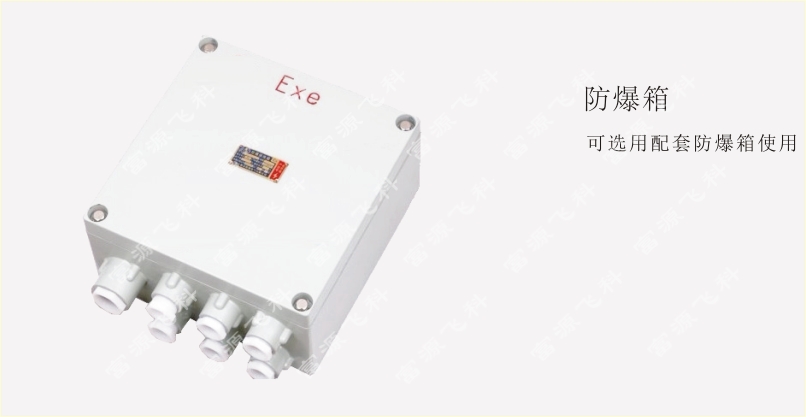

防爆形式 矿用本质安全型
防爆标志 Exibl
内部存储 4M bit(5万条历史数据)
记录间隔 1~240分钟连续可调
通讯方式 RS232,RS485,USB,RJ45,GPRS等可选;
供电方式 直流、交流可选;
工作环境 (1)环境温度:-40℃~+50℃
(2)相对湿度:≤95%(25℃时);
(3)大气压力:80kPa~106kPa;
平均功耗 ≤1瓦
时钟精度 不小于2500小时
